自宅は現在ａｕひかりを利用しています。

うちマンションです。
マンションタイプでも各戸まで光ファイバーは来ていません。
そのためＶＤＳＬ方式という形式で各戸まで配線されています。
ちなみにフレッツひかりのサイトから引用すると、すでに光回線が引き込まれているマンションでも各戸までへの配線方法は３種類あります。

１「光回線方式」
これはマンションに引き込まれた光回線がさらに光ファイバーのまま各戸に配線されるタイプ。当然もっともスピードが期待でき、戸建ての内容とほぼ変わらない。新しいマンション、新築時に既にマンション内に光回線が引き込まれているマンションに多いようです。

２「ＶＤＳＬ方式」
これはマンションまで引き込まれた光回線を従来の電話用メタルケーブルを使用して各戸へ配線するタイプ。マンション完成後に後から光回線を引き込んだ物件に多い。
完成後に光回線を導入したマンションは配線（配管）にどうしても制約のあるケースが多く、各戸への光ファイバーを配線することが出来ずやむを得ずＶＤＳＬ方式になることが多いようです。

３「ＬＡＮ配線方式」
これはマンションまで引き込まれた光ファイバーをハブで各戸に配線するタイプ。もちろん一般的な家庭で使用されているようなハブではなくある程度高度な機能をもったルーターやインテリジェンスハブといったもので、各戸への通信を制御しており、各戸の独立性を確立していると思われます。
この方法は小規模な賃貸式の集合住宅や単身者向けマンションに多く見られるようです。
理由としてはマンションオーナーが自分でプロバイダと契約を結び、「インターネット接続回線、使用料無料」などの付加価値をつけやすい為と思われます。

ちなみに我が家のマンションは２の「ＶＤＳＬ方式」です。

ａｕひかりを契約するとホームゲートウェイ（うちはＡｔｅｒｍ ＢＬ９０２ＨＷ）が届きます。これはたぶんマンションタイプじゃなくても同じだと思いますが、配線方式の違いよって内蔵している機能は違うと思うので機種はそれぞれ異なると思います。
これは基本的にＮＥＣのＡｔｅｒｍルーターのようで、ＮＥＣのサポートでも対応してもらえましたが、中身はひかり電話機能を内蔵したａｕ専用品のようで、プロバイダ情報は届いた時点で設定済みとなっており、変更できません。
そして基本的に自宅のルーターもこのゲートウェイのルーター機能を利用する前提のようで、自身でより高機能なルーター等を利用する場合は一工夫しなければなりません。

そこで調べた結果「二重ルーター」という設定をすればホームゲートウェイ（Ａｔｅｒｍ ＢＬ９０２ＨＷ）のルーター機能を使わずに別のルーターを使用出来そうです。

イメージとしてはルーターを直列につなぎ、ゲートウェイのＷＡＮ側へ入ってきた通信はゲートウェイを通してＬＡＮ側からすべてもう一つのルーターのＷＡＮ側へ流します。逆も同じです。

今回はＮＥＣの無線ＬＡＮルーター（ＷＧ１２００ＨＳ）をルータ―として設定してみます。

【設定内容】

●ホームゲートウェイ（Ａｔｅｒｍ ＢＬ９０２ＨＷ）の設定

「詳細設定」

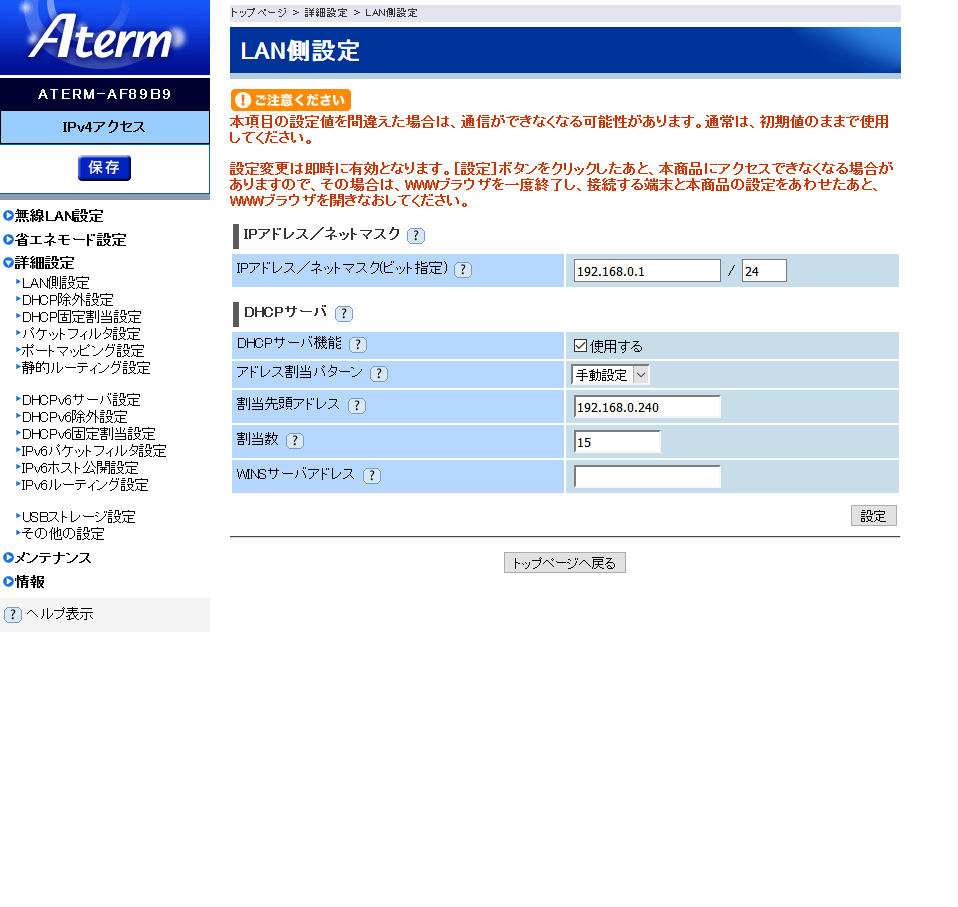

　「ＬＡＮ側設定」・・・（ＷＧ１２００ＨＳにつながる側）
　■ＩＰアドレス／ネットマスク
　　・ＩＰアドレス／ネットマスク(ビット指定)：192.168.0.1/24
　■ＤＨＣＰサーバ
　　・ＤＨＣＰサーバ機能：使用する
　　・アドレス割当パターン：手動設定
　　・割当先頭アドレス：192.168.0.240
　　・割当数：14

【アドレス割当パターン】
ＤＨＣＰクライアントに割り当てるＩＰアドレスを自動で設定するか手動で設定するかを選択します。「自動設定」を選択した場合、本商品のＬＡＮインタフェースのＩＰアドレス(ここでは192.168.0.1)の次のＩＰアドレス(192.168.0.2)から割当数分のアドレスプールを確保します。「手動設定」を選択した場合は、［割当先頭アドレス］を設定して、そのＩＰアドレスから割当数分のＩＰアドレスを割り当てられます。

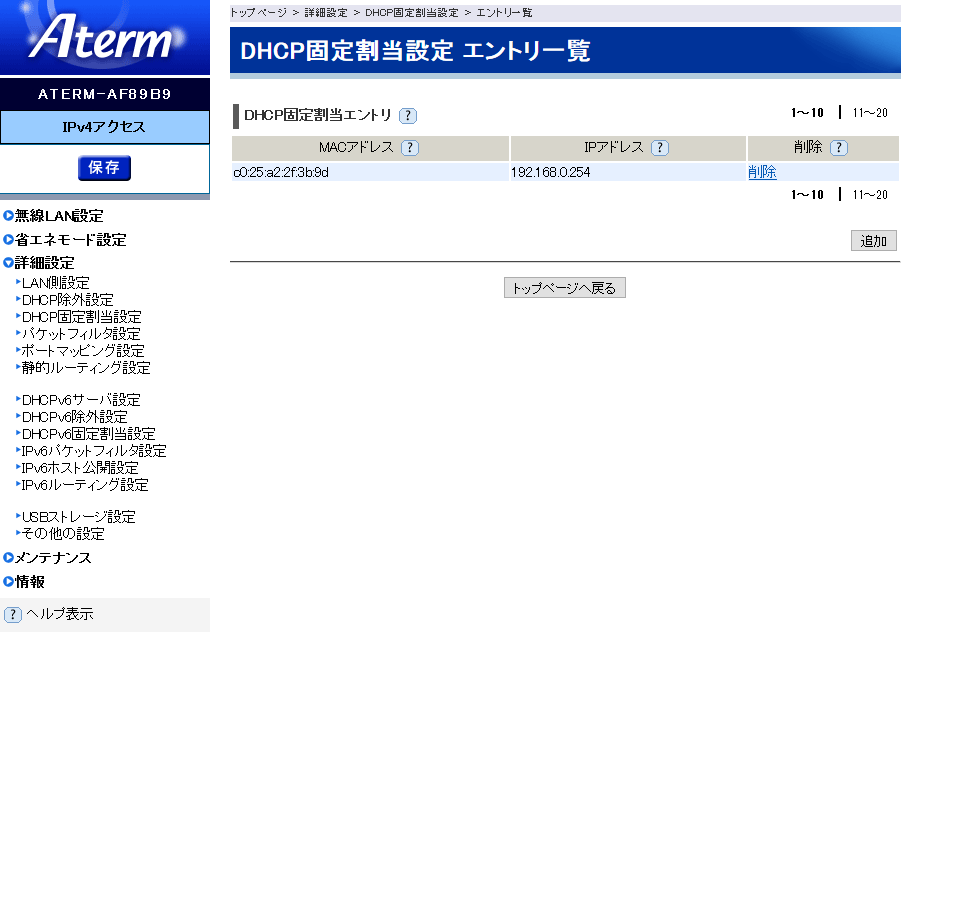

　「ＤＨＣＰ固定割当設定」
　■ＤＨＣＰ固定割当エントリ
　　ＭＡＣアドレス：（ＷＧ１２００ＨＳのＷＡＮ側ＭＡＣアドレスを指定。ＭＡＣアドレスは基本的に機器に直接記載されていると思います。）
　　ＩＰアドレス ：192.168.0.254

【ＤＨＣＰ固定割当設定】
該当のＭＡＣアドレスの端末を指定した固定ＩＰアドレスに割り当てます。

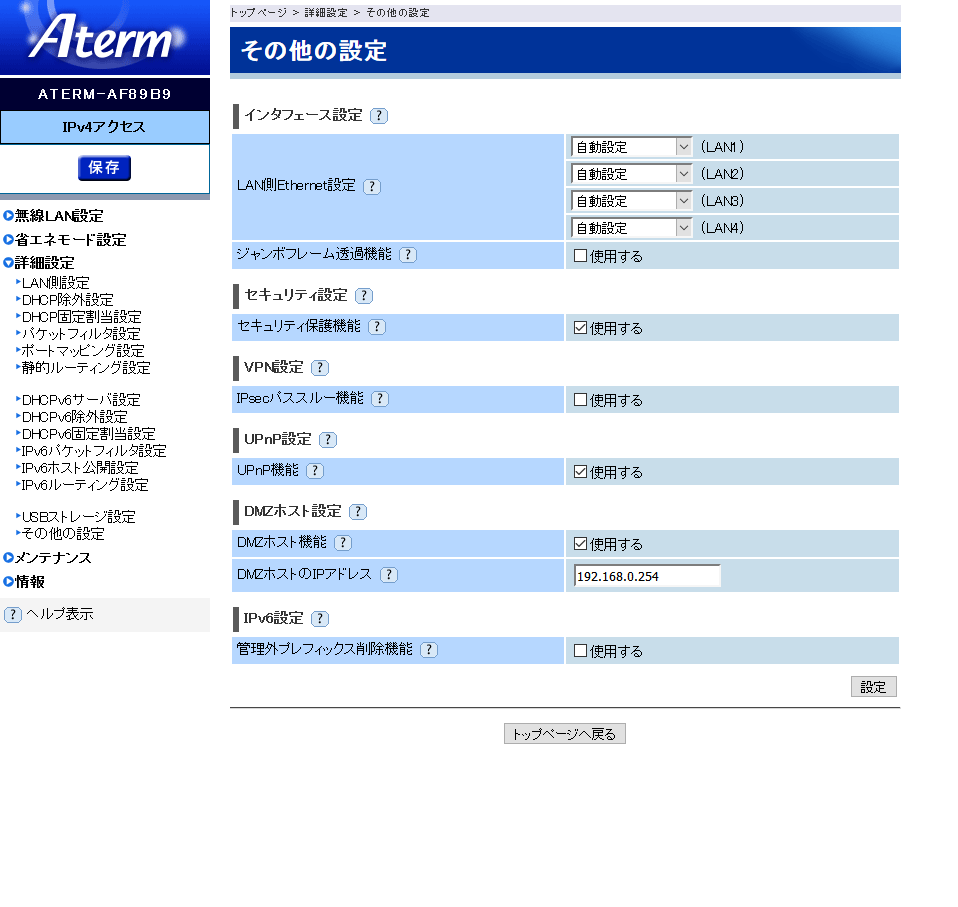

　「その他の設定」
　■ＤＭＺホスト設定
　　・ＤＭＺホスト機能：使用する
　　・ＤＭＺホストのＩＰアドレス：192.168.0.254

【ＤＭＺホスト機能】
参考：http://www.Ａｔｅｒｍ.jp/function/guide13/list-data/common/main/4100/m01_m33.html
ＤＭＺホスト機能によって外部に公開する端末(ホスト)に関する設定を行います。
ＤＭＺホストのＩＰアドレス欄にＬＡＮ側の設定で指定したネットワークアドレス範囲内のＩＰアドレスを入力すると、ＷＡＮ側からのすべてのアクセスが、ポート番号が無変換のままホストに転送されます。通常はＬＡＮ側のパケットフィルタ設定を使用して、ここで入力したＩＰアドレス宛の通信を、必要なポート番号のみに制限する設定を行うことをお勧めするとのこと。今回はゲートウェイを無視してスルーさせることが目的なので、フィルタ設定しません。

●無線ＬＡＮルータ（Ａｔｅｒｍ ＷＧ１２００ＨＳ）

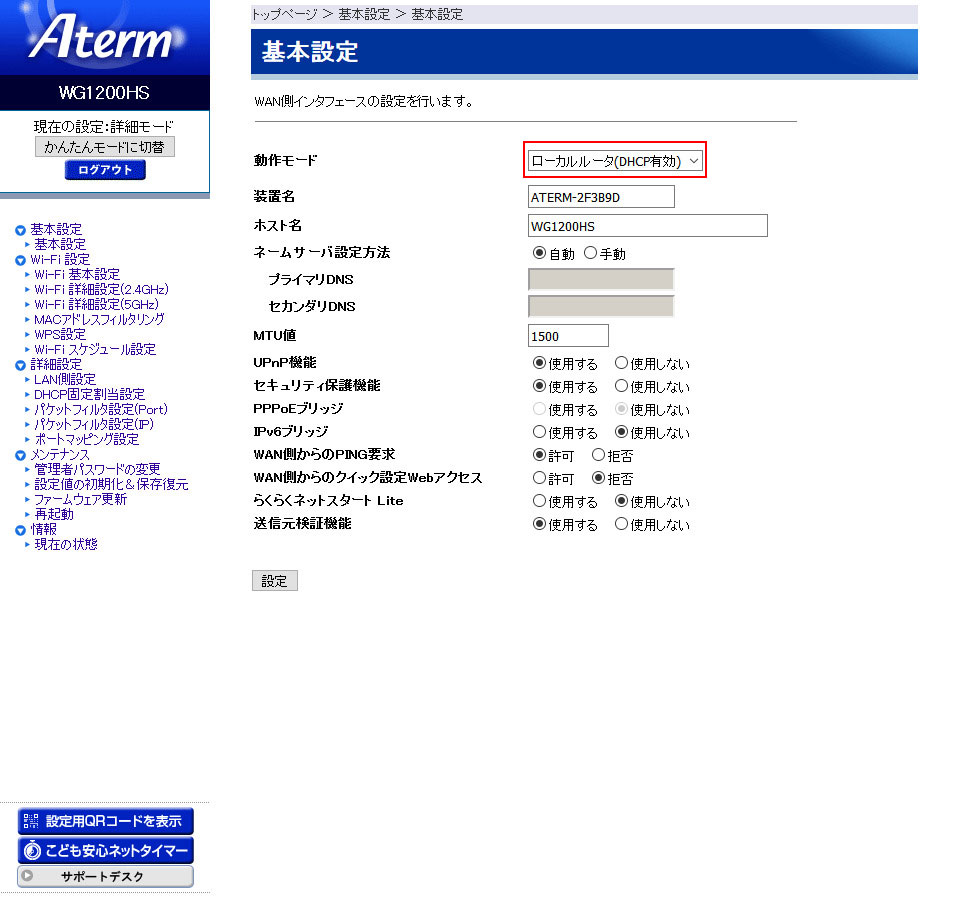

「基本設定」
　「基本設定」※ＷＡＮ側インタフェースの設定を行います。（ＢＬ９０２ＨＷにつながる側）
　■装置名／動作モード
　　・動作モード：ローカルルータ(ＤＨＣＰ有効)
　「接続先設定」
　■ＤＨＣＰクライアント機能
　　・ＤＨＣＰクライアント機能：使用する
　■ゲートウェイ
　　・サーバから割り当てられたアドレス：使用する
　■ネームサーバ
　　・サーバから割り当てられたアドレス：使用する

【動作モード】
ローカルルータ(ＤＨＣＰ有効)にすることによってゲートウェイから割り当てられたＩＰアドレスを使用することになる。この場合ゲートウェイでＷＧ１２００ＨＳのＭＡＣアドレスを対象に192.168.0.254を割り当てているので、このＩＰアドレスがＷＡＮ側のＩＰアドレスとなる。
ローカルルータ(ＤＨＣＰ無効)にして下記設定にしても動作します。
（ＷＡＮ側）ＩＰアドレス：192.168.0.254
（ＷＡＮ側）ネットマスク：255.255.255.0
（ＷＡＮ側）ゲートウェイ：192.168.0.1
（ＷＡＮ側）プライマリDNS：192.168.0.1
（ＷＡＮ側）セカンダリDNS：192.168.0.1

「詳細設定」

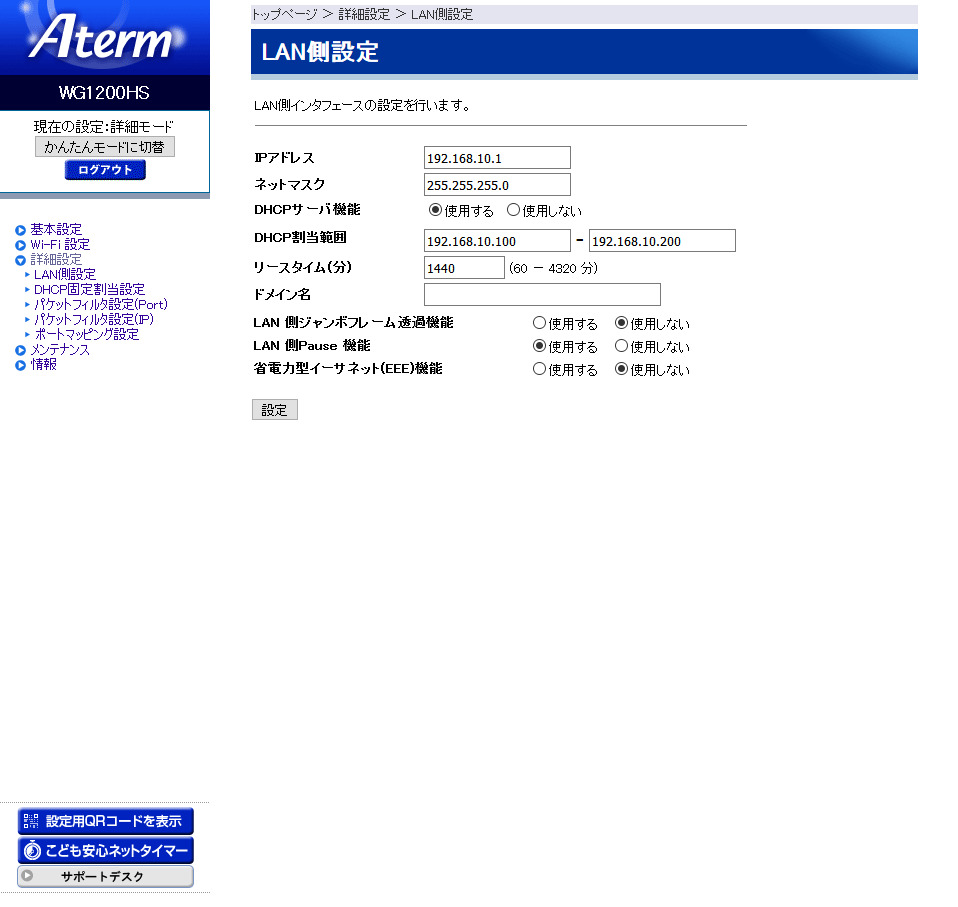

　「ＬＡＮ側設定」
　■ＩＰアドレス／ネットマスク
　　・ＩＰアドレス／ネットマスク(ビット指定)：192.168.10.1
　■ＤＨＣＰサーバ
　　・ＤＨＣＰサーバ機能：使用する
　　・ＤＨＣＰ割当範囲：192.168.10.100～192.168.10.200

【詳細設定】
上の詳細設定は通常のルーターを設定する場合で同じなので、自分の環境に合わせた設定にすればよいと思います。ただしＤＨＣＰの範囲はちゃんと設定しておいたほうが良いようです。

ポイントとしてはＤＨＣＰを両ルーターとも有効にしている（無効するとネットワーク設定でルーターのＩＰアドレスを直接指定しないと管理画面にアクセスできなくなるので要注意。）ので重複しないようにちゃんとＤＨＣＰの範囲を指定する必要があるようです。・・・ＷＧ１２００ＨＳ側は多分指定しなくても大丈夫。→間違いのようです。「ＤＨＣＰサーバ機能を使用する」に設定すると必ず範囲指定しなければいけないようです。

ポイントとしてはホームゲートウェイ（Ａｔｅｒｍ ＢＬ９０２ＨＷ）とルーターをつなぐ、ゲートウェイのＬＡＮ側設定とルーターのＷＡＮ側設定がミソ？
ホームゲートウェイ（Ａｔｅｒｍ ＢＬ９０２ＨＷ）のＤＭＺホスト機能の使ってパケットをスルーさせることとＤＨＣＰの設定内容を固定しておくことがポイント？
